2022DIY　アルキャスト補強

地震時を想定し事前の案である　６/４~10

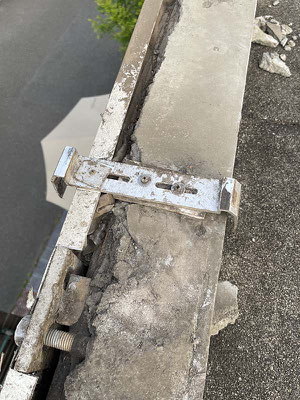

パラペット笠木取り外し点検





外壁アルキャストをパラペットにボルトで固定している現状



アルキャスト（1200×3000）を4本のボルトで固定する構造になっているが、

アンカーボルトではなく単ボルトをアングルに現場溶接している。しかも2箇所しかない！

早速 ① 補強設計図作成

 続いて ② 材料買い出し




ホールダウンの重り材料を検討



③ ボルト加工

アルミ笠木にボルトの長さが制限され、全ねじボルトを購入しカット。HD金物を両側から固定した。



ボルト溝切り

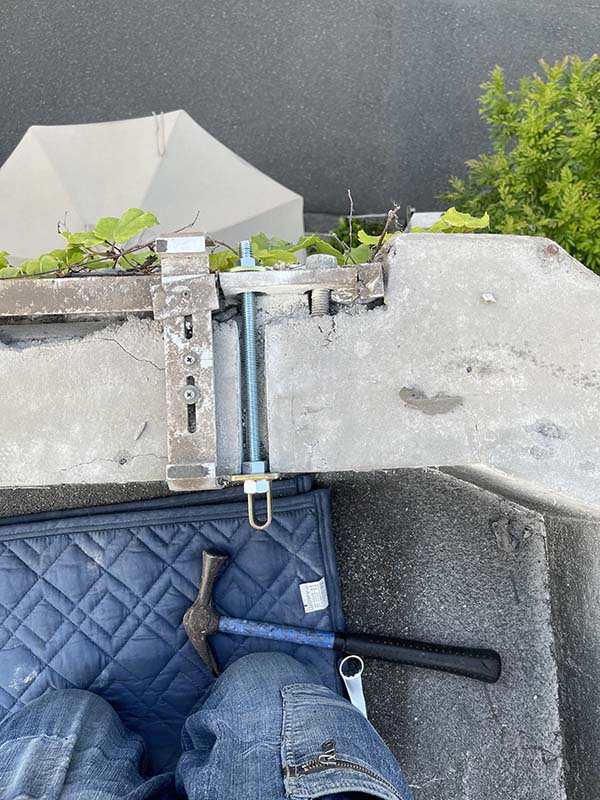

仮止め

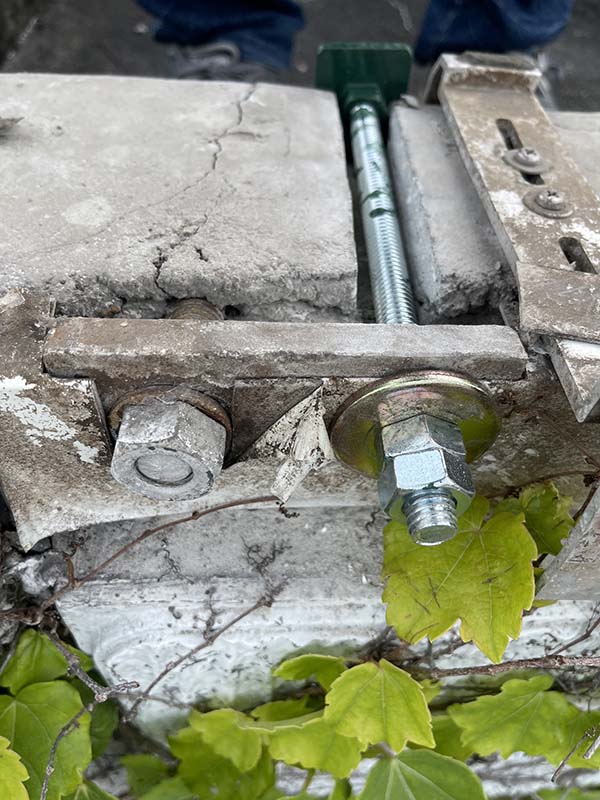

既存ボルト長さ：ネジ山出不足

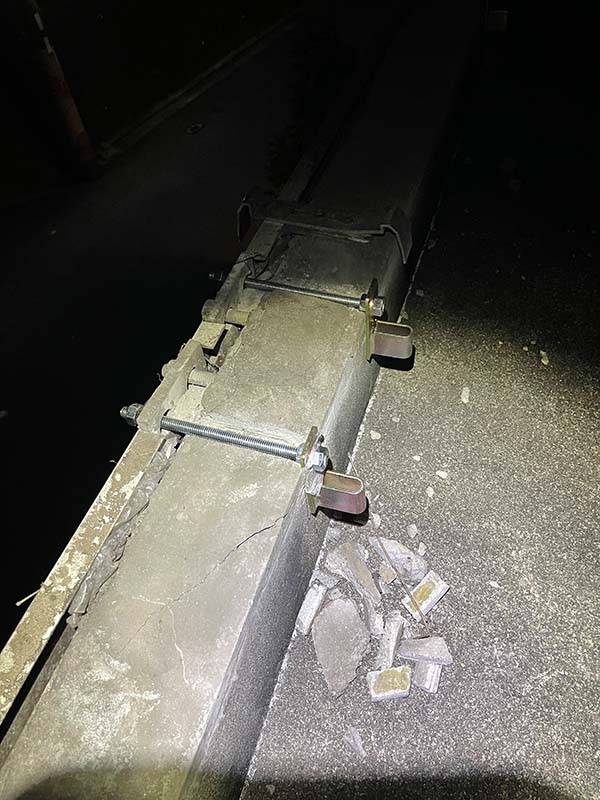

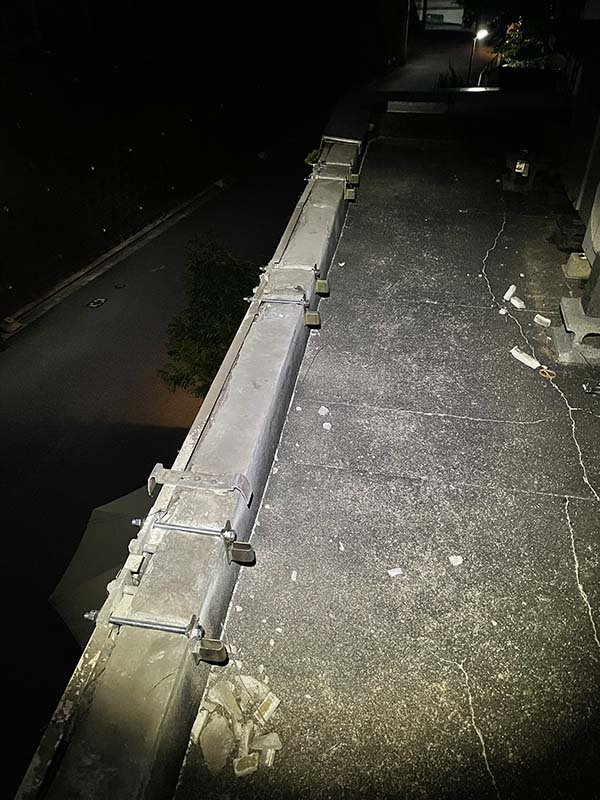

④ 補強金具設置

金物は地上で塗装し搬入

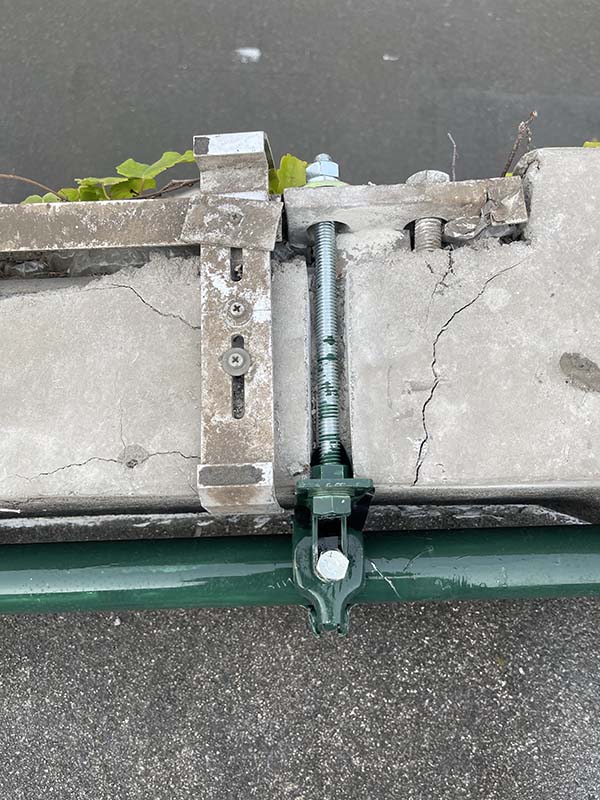

塗装済み金物を仮止め



塗装済み連結単管




⑤ 笠木設置





笠木の脱着には毎回難儀したが、幸い降雨なく助かった！

これは屋上防水を考慮した苦肉のDIY策である
